应用案例Application cases

<
>

TP贴合机应用方案

设备采用汇川PLC-H3u+IS620伺服控制,高清CCD自动对位系统将位置数据反馈给PLC,PLC经过逻辑计算对伺服电机实现位置校准。位置确认完成,送入高真空腔体内实现真空贴合。

应用详情

一、方案简介

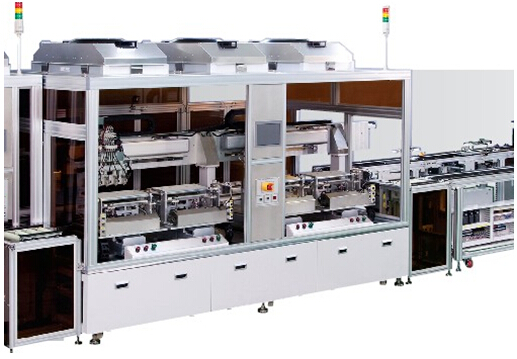

自动贴合机是用于对液晶显示器和触控屏,不同材料间的压敏性贴合。



二、方案配置

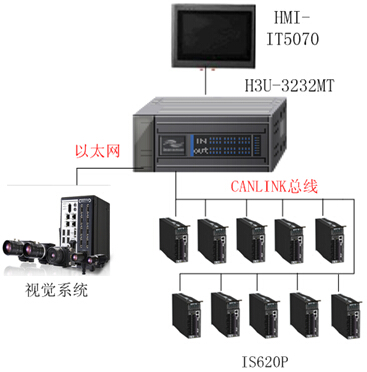

设备采用汇川PLC-H3u+IS620伺服控制,高清CCD自动对位系统将位置数据反馈给PLC,PLC经过逻辑计算对伺服电机实现位置校准。位置确认完成,送入高真空腔体内实现真空贴合。



三、方案特点
1、CANlink总线方式代替传统的脉冲控制,操作简单提高了系统的抗干扰性和定位精度;
2、PLC标配的以太网接口,实现与视觉系统的大数据快速交互;
3、PLC 64K的程序存储容量和高速的程序扫描处理,应用于多种工艺需求;
4、贴合速度快,调整便捷,运行稳定,精度准确。



四、产品优势
1、现在通过一条CANDRVA指令向导,即可实现对伺服的位置控制,指令自动完成对伺服各种状态的协调;

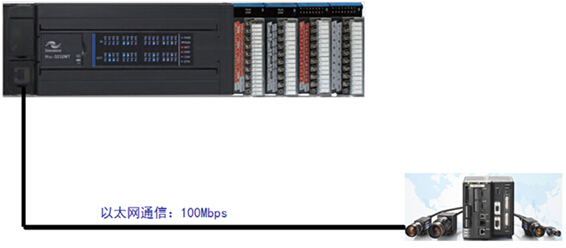

2、H3u主机自带以百兆太网通信接口,与视觉通信更加快速,从而提升了整机运行效率。

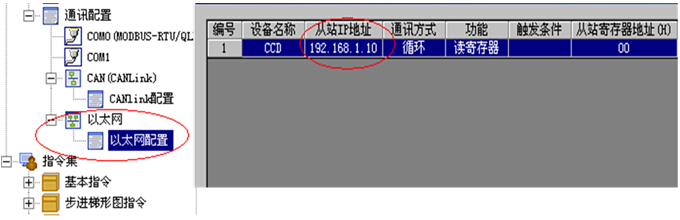

3、通过简单的以太网配置,即可实现与视觉系统的自由通信,方便用户编程。





五、方案总结
1、应用汇川H3U的CANlink总线方案,减少了系统IO配置,降低了系统成本;
2、操作简单,方便工厂技术员维护设备及员工操作使用设备;

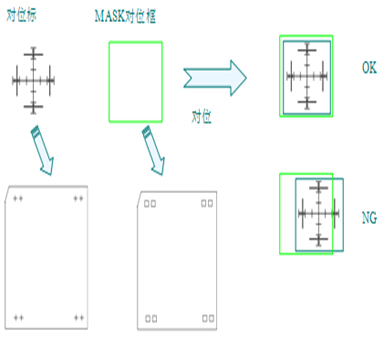

3、对位方便精准,产品良率高。克服了贴合时高发的气泡、皱着、光晕环、水纹、偏位、破片等缺点。
